利点:
1. 炉壁のシールを確保し、燃焼室への空気漏れを減らす。
2. 燃焼室の完全な水冷を実現し、燃焼強化の場合のコークス形成を防止するのに役立ちます。
3. 蓄熱容量が小さく、燃焼室の加熱が速く、冷却が速く、ボイラーの起動と停止の冷却時間を短縮できます。
4. 管状炉壁を使用するのが適切であり、ボイラーフレームの負荷を大幅に軽減し、吊り下げに便利です。
5. 光学管と比較して、管の吸熱能力が向上しています。
6. ボイラーコンポーネントの事前組み合わせ度が向上し、便利で設置作業量を削減します。

製品の説明:

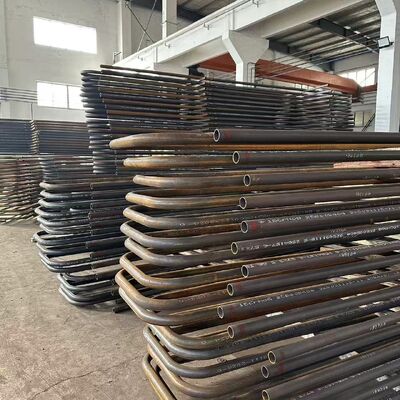

ボイラーの水壁は、水管ボイラーの耐火材とチューブで構成される炉壁です。チューブは均等に配置され、通常はヘッダーに接続され、ヘッダーはボイラーのメイン生成バンクに接続されます。これらは、大気中に逃げる熱を捕捉し、ボイラー内の水を加熱するのに役立つという2つの目的を果たします。また、耐火材を冷却するのにも役立ちます。これにより、耐火材の剥離を防ぎます。

仕様:

通常、炉壁の内面に垂直に配置され、主に炉内の火炎と高温の煙道ガスからの放射熱を吸収するために使用されます。これは、現代のボイラーの主要な蒸発加熱面であり、ボイラーの水循環ループの基本部分でもあります。冷却と保護炉壁の組み合わせとして。

水冷壁は、もともと加熱するのではなく、高温で損傷しないように炉を冷却するように設計されました。その後、その優れた熱交換機能の結果として、徐々にドラムに取って代わり、ボイラーの主要な加熱部品になりました。

多くの平行管で構成される蒸発加熱面が、ボイラー炉の内壁に配置されています。水壁の役割は、高温の火炎または炉内の煙道ガスの放射熱を吸収し、管内で蒸気または温水を生成し、炉壁の温度を下げ、炉壁を保護することです。大容量ボイラーでは、火炎温度は非常に高く、熱放射の強度は非常に高くなります。ボイラーには、水壁によって吸収される熱の40〜50パーセント以上が含まれています。少数の小容量ボイラーを除き、現代の水管ボイラーは、水冷壁を主要な蒸発加熱面として使用しています。
